一、概述

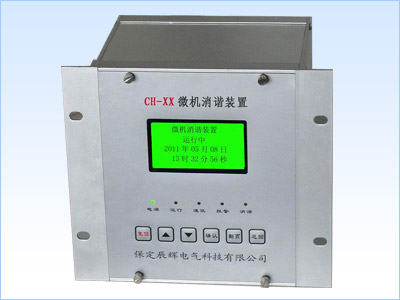

CH-XXA系列微机消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术，使用简单方便的智能谐振诊断、消除、记录装置。与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。
该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。可区分过电压、谐振。经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用可靠。
二、用途及范围
适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo越限故障进行监测并记录。注意：本装置只能消除由于外在原因诱发的非铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。例如：PT高压侧熔断器单相熔断等状况。
三、应用环境
1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。
2、大气压力：80～110KPa。
3、 空气相对湿度：90％（25℃）、50％（40℃）
4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。
5、安装地点必须具有防风、防雨、防沙、防尘等设施。
四、装置特点
1）高可靠性： 采用国外高速DSP芯片及CMOS工业级芯片，设计独特，具有电磁屏蔽、软硬件冗余，运行速度快、抗干扰能力强、功耗低等特点。
2）屏幕采用宽温液晶显示，可人机对话，操作方便。
3）模数转换器耐温性能好、转换速度快、测量精度高。
4）丰富的通讯接口： RS-232C 接口、 RS-485接 口、RS-422接口。适用于无人值班变电站或综合自动化设备。
故障记录信息可通过液晶屏显示追忆 20次接地故障，装置掉电后信息不丢失。
6）具有3Uo越限监测与报警功能。
五、装置技术指标
1、工作电源：AC220V±10% 50Hz
DC220V±10% (特殊要求定货请提前声明)
装置功耗：≤30W
2、消谐路数：1-4路。
3、消谐频率：三分频、二分频、基频、二倍频、三倍频、四倍频、五倍频、六倍频、七倍频。
4、消谐电压幅值可设定0～200V，检测量程为5～150V，测量误差不大于2％
5、报警继电器接点容量：DC30V/2A、AC220V/5A。
6、谐振及3Uo越限记录20条，且掉电不丢
7、通讯接口：RS232、RS422、RS485
8、通讯规约：DISA、Modbus规约可选
9、通讯波特率：1200bps、2400bps、4800bps、9600bps、19200bps可选。 |
